Quelques informations sur la construction du mur  Il existe pour chaque type d'arme, pour chaque usage un modèle type qui fixe la quantité de béton et de fer nécessaire à la construction des ouvrages. Les plans des constructions portent sur différentes références. Pour l'armée de terre, principalement la série des R600 (une centaine de modèles) plus quelques séries de 100 - 500 - 700 Pour l'armée de l'air, principalement la série des L de 401 à 416 Pour la marine, la lettre M de 100 à 400 également la lettre V pour les ouvrages auxiliaires Une série VF pour les ouvrages de campagnes Les ouvrages SK pour les constructions modifiées Pour la défense antiaérienne les symboles FL Pour les abris le S |
|
Description des
batteries d'artillerie côtière allemande

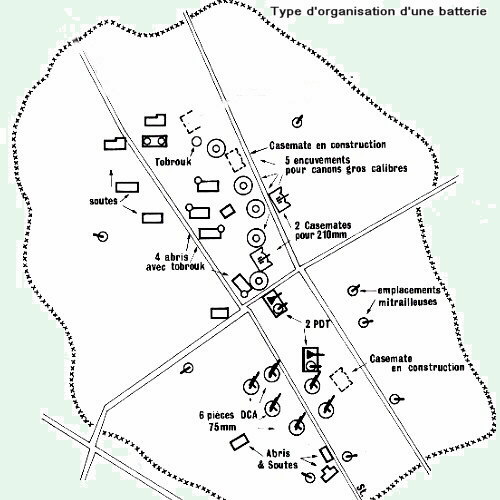

L’ouvrage était implanté sur des points fort stratégiques. Une batterie côtière de l'atlantikwall se composait, en général, de trois à six pièces d’artillerie, accompagnées de quelques ouvrages : un poste d'observation, un poste de direction de tir, des soutes à munitions et des abris pour le personnel. En général chaque position de batterie comprenait 100 à 300 hommes. Elle était défendue par des pièces de Flak et par diverses installations de combat rapproché (champs de mines, canons antichars, mitrailleuses, fossés et barbelés). |
|
Les encuvements
 Il s'agit de grandes aires circulaires bétonnées, construites au niveau du sol ou légèrement enterrées, d'un diamètre de 12 mètres, en général. Au centre de la cuve, un pivot était destiné à fixer l'affût du canon pour sa rotation. La cuve était bordée par un mur assez épais, jouant le rôle de parapet, protégeant les servants, le canon et ses cadrans contre les éclats. A l'intérieur du mur d'enceinte, des niches où étaient stockées les munitions. L'avantage que présentait l'encuvement était de pouvoir tirer dans toutes les directions. Toutefois, ce dispositif allait se révéler très vulnérable à l’attaque aérienne massive. |
|
Les casemates
 Voici les éléments les plus connus du mur de l'atlantique. Les casemates sont de gros bunkers destinés à recevoir une pièce d'artillerie, tirant par une embrasure avec un champ de tir d'environ 120°. Une batterie comprenait quatre casemates dont les dimensions moyennes sont de 15 à 20 m de long, 10 à 15 mètres de profondeur et 5 à 8 mètres de haut. Point faible des casemates : le faible champ de tir. Leur point fort : la sécurité des servants et des canons contre les effets des chutes des bombes. La casemate comprenait une chambre de tir ou était installé le canon (la plupart du temps les pièces étaient installées dans les casemates par l'avant en deux parties affût et tube). En arrière, un ou deux petits locaux utilisés pour entreposer les munitions, parfois sous l'emplacement du canon. Une fosse servait à entasser les douilles usagées. Au dessus du canon, le long des murs, des conduites permettaient la ventilation des gaz nocifs dans le bloc après quelques tirs. Dans la plupart des casemates, de gros crampons scellés dans le béton permettaient d'amener le tube sur son affût lors du montage de la pièce. |
|

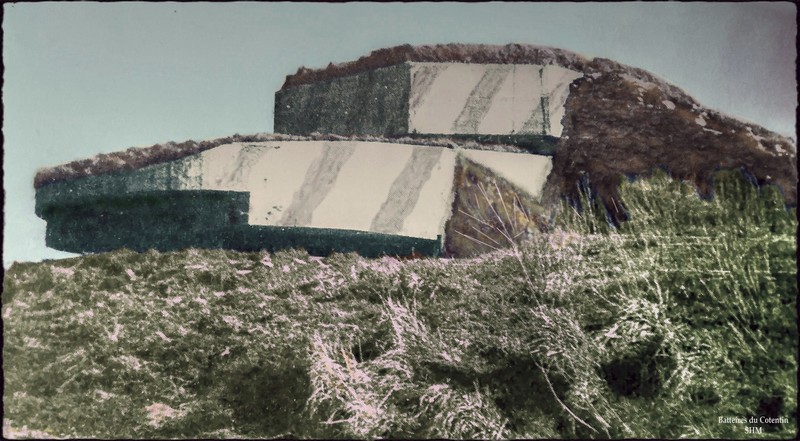

Les postes de
direction de tir
 Le P-D-T d'une batterie comprenait en général, deux étages. Au rez-de-chaussée, on trouve le poste de direction de tir avec un créneau horizontal sur plus de 180°, la salle des cartes, un poste de radio et des locaux de couchage pour les servants. A l'étage supérieur le poste de télémétrie était ouvert sur 250°. L'accès au local du télémètre se faisait par un escalier. Le poste de direction de tir abritait : des guetteurs équipés de longues vues binoculaires chargés de découvrir l'ennemi, des télémétriques chargés de déterminer la distance de l'objectif, des calculateurs, des graphiques et un officier chargé de préparer le tir. |
|
Les Soutes
 Les compartiments à munitions étaient moins bien protégés que les pièces d'artillerie (l'épaisseur des murs et dalles était moindre). Des soutes, les obus étaient transportés aux casemates. |
|
Le camouflage
 Les allemands étaient passés maîtres dans l'art du camouflage. Les bunkers et autres étaient recouverts de grandes toiles de camouflage agrafées à des crochets situés sur le toit des ouvrages. Certaines casemates avaient un maquillage superficiel de béton et de peinture qui donnait aux blockhaus l'allure d'un rocher. |
|
 LEXIQUE |
|
| ATLANTIKWALL | Mur de l'atlantique |
| BERNHARD | Emetteur allemand |
| FREYA | Radar allemand de l'armée de l'air |
| FESTUNG | Forteresse |
| FLAK | Défense contre avions (DCA) |
| FRONT TODT | Avancée du béton au dessus de la pièce |
| KRIEGSMARINE | Marine allemande |
| KNICKEBEIN | Emetteur allemand |
| LUFTWAFFE | Armée de l'air allemande |
| MAMMUT | Radar de la marine et de l'armée de l'air allemande |
| PAK | Canon antichar |
| REGELDAU | Plan de construction |
| O. TODT | Organisation Todt |
| SEE - ELEPHANT | Emetteur |
| SEETAKT | Radar de la marine |
| STUTZPUNKT | Point d'appui lourd |
| TOBROUK | Trou bétonné |
| TELLERMINE | Mine antichar allemand |
| WEHRMACHT | Armée du Reich |
| WIDERSTANDSNEST | Point d'appui léger (WN) |
| WURZBURG | Radar allemand |
|
|
|
|
|
|
